梯形螺纹 直径与螺距系列GB 5796.2-86

中华人民共和国国家标准
UDC 621.882..82.4
梯形螺纹直径与螺距系列GB 5796.2-86
Metric trapezoidal screw threads
-System of diameter and pltch
代替
本标准规定了公称直径6至300-m.牙型符合GB 5796.1-86《梯形螺纹 牙型》的梯形螺纹直
径与螺距系列。
本标准等效采用国际标准ISO 2902-1977《ISO米制梯形螺纹 一般方案》．

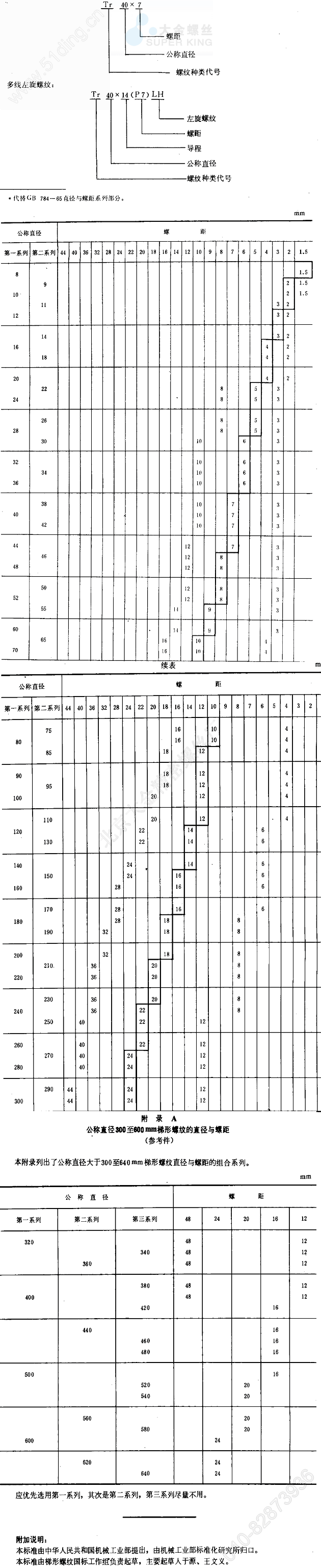

1直径与螺距系列按表的规定。
2.直径与螺距的选择
2.1应优先选择第一系列的直径。
2.2在每个直径所对应的诸螺距巾应优先选择粗黑框内的螺距。
2.8特殊需要时，允许选用表中邻近直径所对应的螺距。
3.螺纹代号
3.1符合GB 5796．1一86标准的梯形螺纹用-Tr友示。
3.2单线螺纹的尺寸规格用‘公称直径x螺距”表示．多线螺纹用“公称直径x导程(P螺距）表示，单位均为mm
3.3当螺纹为左旋时，需在尺寸规格之后加注“LH”右旋不注出。
3.4示例，
单线螺纹：
