GB-T 4459.1-1995 机械制图 螺纹及螺纹紧固件表示法

中华人民共和国国家标准
 机械制图
螺纹及螺纹紧固件表示法
GB/T 4459．1-1995
4et GB 4459.1-84
Mechanical drawings
Representation of screw threads and tlueaded parts
本标准等效采用国际标准ISO 6410-1993(技术制图—螺纹和螺纹件的表示法》。
1主题内容与适用范围
本标准规定了螺纹及螺纹紧固件的表示法。
本标准适用于机械工业产品图样及有关技术文件。其他图样和技术文件也可参照采用。
2引用标准
GB 4457.4机械制图图线
GB 4458.1机械制图图样画法
GB 4458.4机械制图尺寸注法
GB 3099螺栓、螺钉、螺母及附件名词术语
GB 5276紧固件、螺栓、螺钉、螺柱及螺母尺寸代号和标注
GB/T 14791螺纹术语
3螺纹的表示法

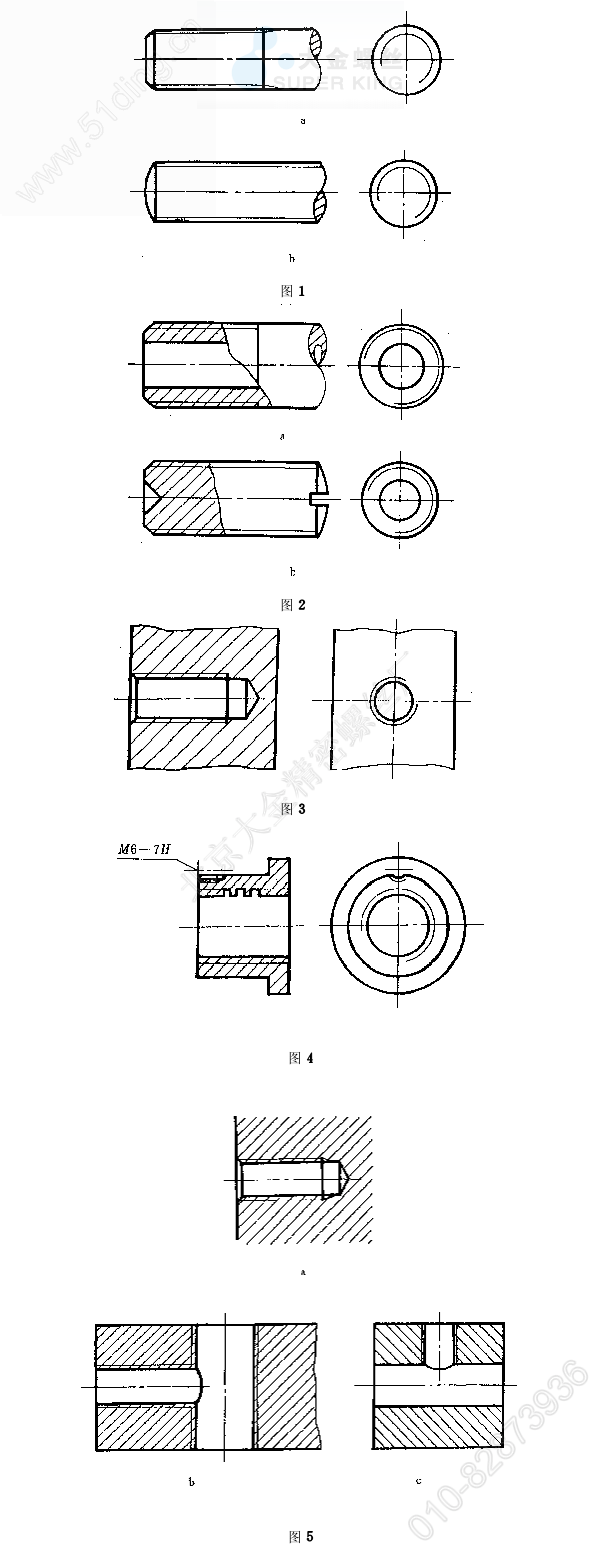

3.1螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画
出。在垂直于螺纹轴线的投影面的视图中．表示牙底圆的细实线只画约3/4圈（空出约1/4圈的位置不
作规定），此时，螺杆或螺孔上的倒角投影不应画出（图1^3),
在垂直于螺纹轴线的投影面的视图中，需要表示部分螺纹时，表示牙底圆的细实线也应适当地空出
一段。如图4所示。

3.2有效螺纹的终止界线（简称螺纹终止线)粗实线表示，外螺纹终止线的画法如图la,2a; 内螺纹终止线的画法如图3.5a.
3.3螺尾部分一般不必画出，当需要表示螺尾时，该部分用与轴线成300的细实线画出（图la,5a）．

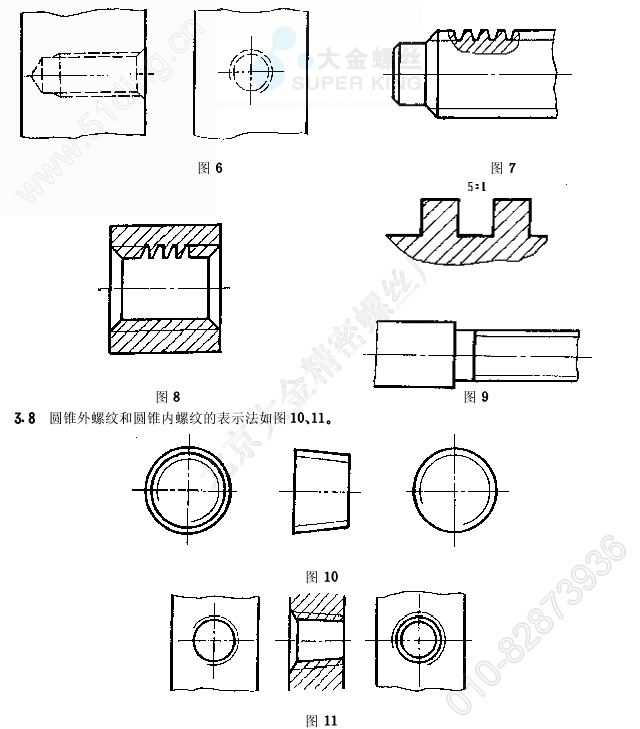

3.4不可见螺纹的所有图线用虚线绘制（图6).
3.5无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线（图2-5).
3.6绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出（图3、5a）。
3.7当需要表示螺纹牙型时。可按图7-9的形式绘制。

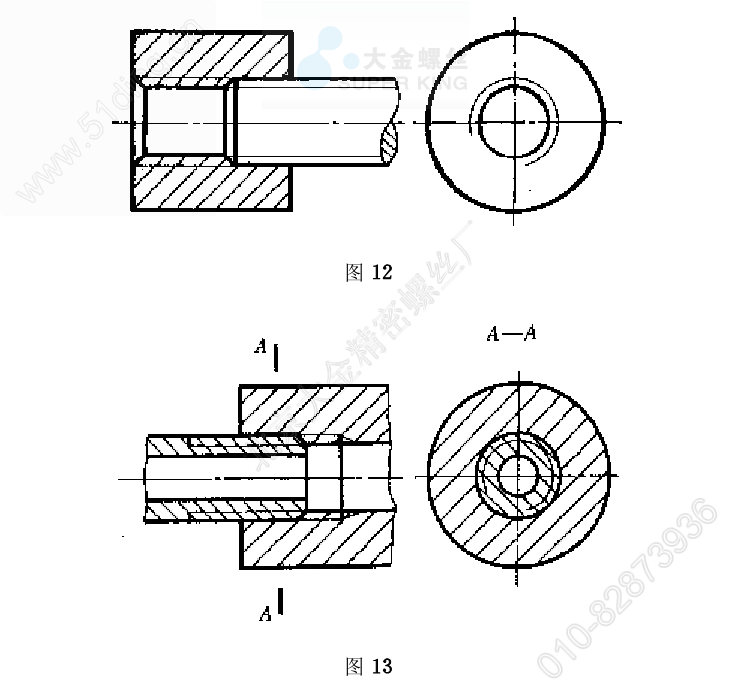

3.9以剖视图表示内外螺纹的连接时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示（图12,13,28）．


4螺纹的标注方法

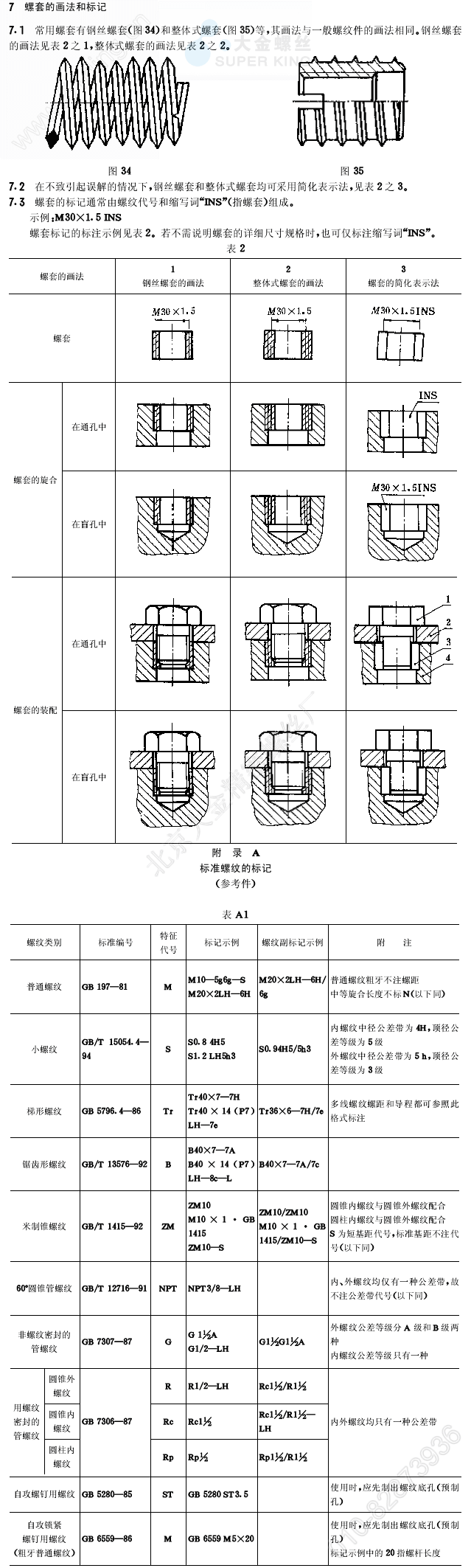

4.1标准的螺纹，应注出相应标准所规定的螺纹标记（见附录A).

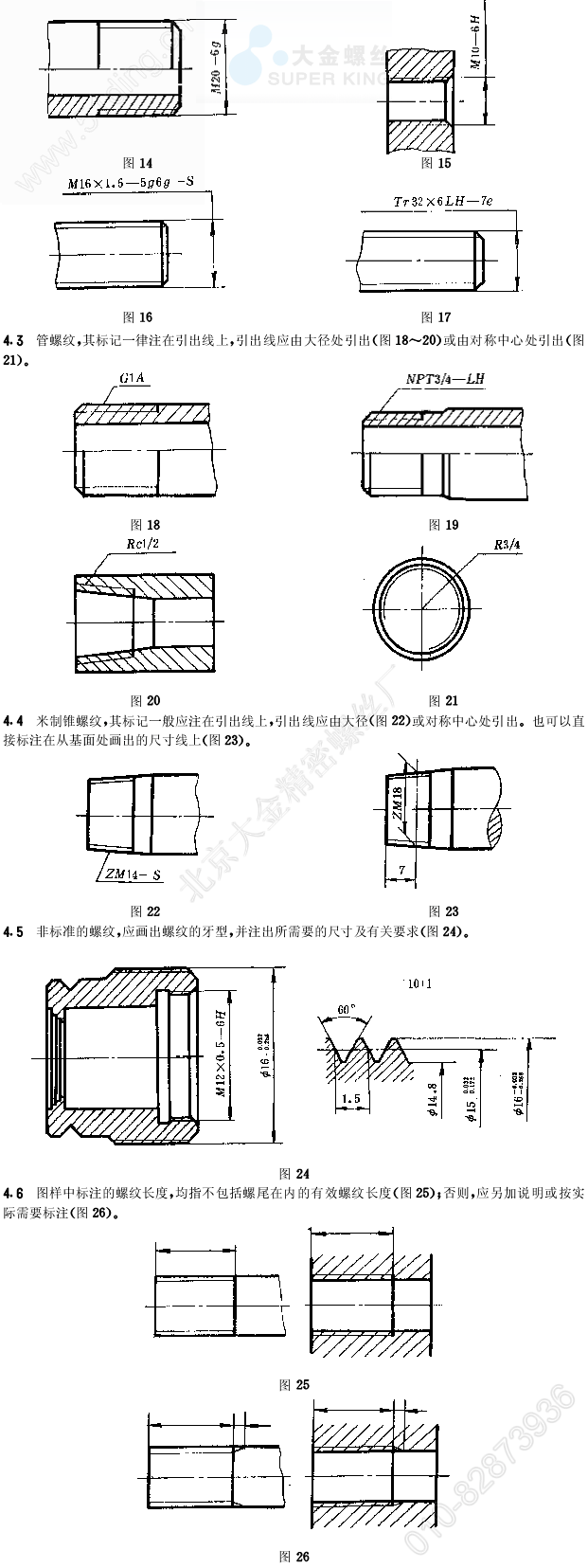

4.2公称直径以mm团为单位的螺纹，其标记应直接注在大径的尺寸线上(图14)或其引出线上(图15-17).

5.螺纹副的标注方法
5.1需要时，在装配图中应标注出螺纹副的标记。该标记的表示方法按相应螺纹标准的规定（见附录A）
5.2螺纹副标记的标注方法与螺纹标记的标注方法相同，米制螺纹：其标记应直接标注在大径的尺寸线上或其引出线上（图27）管螺纹：其标记应采用引出线由配合部分的大径处引出标注（图28）；米制锥螺纹：其标记一般应采用引出线由配合部分的大径处引出标注，也可直接标注在从基面处画出的尺寸线上（图29）

6在装配图中螺纹紧固件的画法

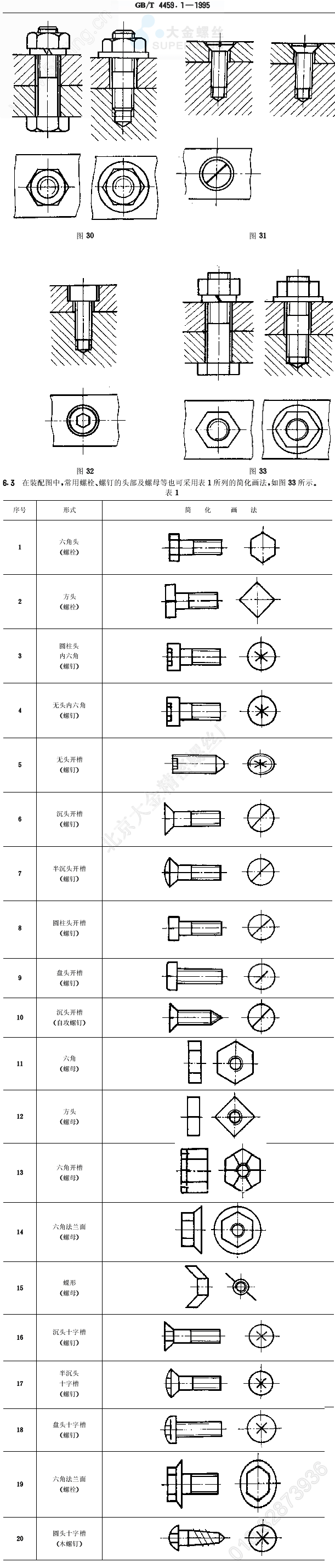

6．1在装配图中，当剖切平面通过螺杆的轴线时，对于螺柱、螺栓、螺钉、螺母及垫圈等均按未剖切绘制（图30-33）；螺纹紧固件的工艺结构，如倒角、退刀槽、缩颈、凸肩等均可省略不画（图31^33）。
6.2在装配图中，不穿通的螺纹孔可不画出钻孔深度，仅按有效螺纹部分的深度（不包括螺尾）画出（图31-33).

附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部机械标准化研究所归口。
本标准由机械工业部机械标准化研究所、东南大学、北京理工大学、中国纺织大学等单位负责起草。
木标准主要起草人陈增群、强毅、蒋知民、倪宜平。
