中华人民共和国国家标准 GB/T 14791-93 螺纹术语 代替GB
2515-81
The terms of screw threads
主题内容与适用范围
本标准规定了螺纹的通用术语及其定义。
本标准适用于各种螺纹。
2一般术语

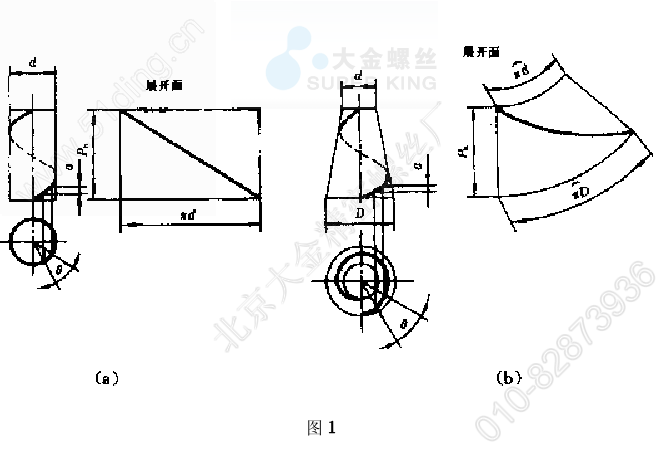

2.1螺旋线helix
沿着圆柱或圆锥表面运动的点的轨迹，该点的轴向位移和相应的角位移成定比（见图1)
2. 2螺纹screw thread
在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起（见图2,图3)。
注：凸起是指螺纹两侧面间的实体部分，又称牙。

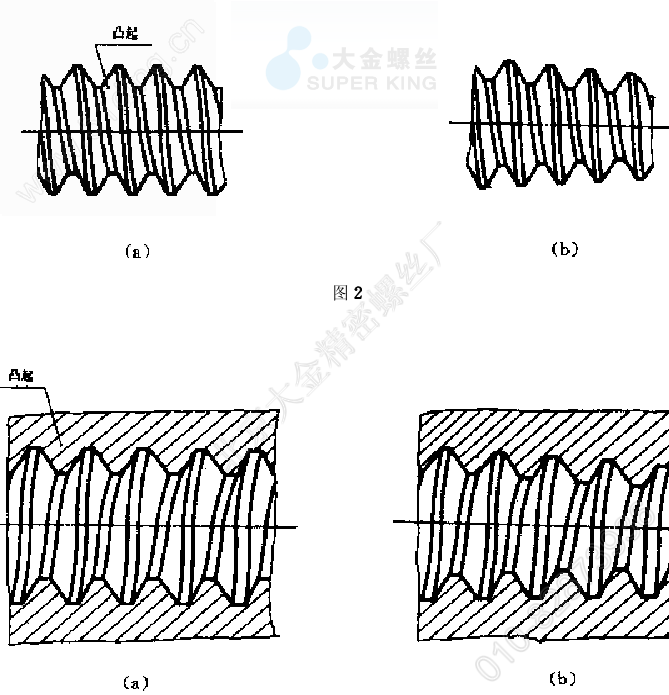

2. 3圆柱螺纹parallel screw thread
在圆柱表面上所形成的螺纹〔见图2(a)、图3(a)〕。
2. 4圆锥螺纹taper screw thread
在圆锥表面上所形成的螺纹〔见图2<b）、图3(b）〕。
2. 5外螺纹external thread
在圆柱或圆锥外表面上所形成的螺纹（见图2)。
2. 6内螺纹internal thread
在圆柱或圆锥内表面上所形成的螺纹（见图3),
2. 7螺纹副screw thread pair
内、外螺纹相互旋合形成的联结。

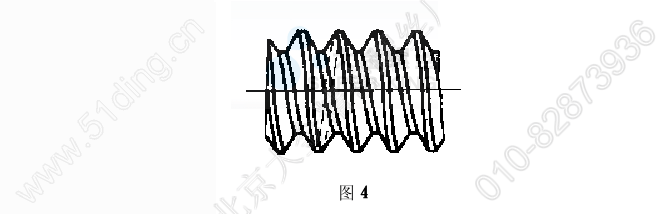

2. 8单线螺纹single-start thread
沿一条螺旋线所形成的螺纹（见图4)。

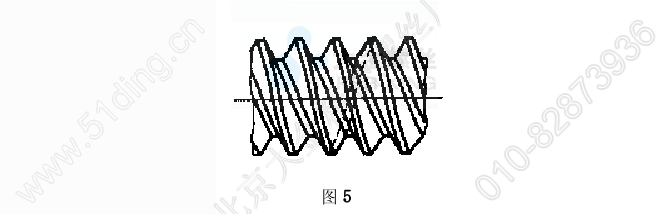

2. 9多线螺纹multi-start thread
沿两条或两条以上的螺旋线所形成的螺纹，该螺旋线在轴向等距分布（见图5)

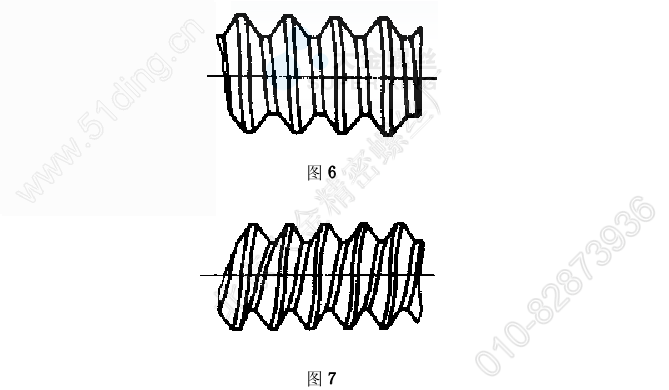

2.10右旋螺纹right-hand thread
顺时针旋转时旋入的螺纹（见图6)
2.11左旋螺纹lefr-hand thread
逆时针旋转时旋入的螺纹（见图7)
2.12完整螺纹complete thread
牙顶和牙底均具有完整形状的螺纹（见图25)。
2.13不完整螺纹incomplete thread
牙底完整而牙顶不完整的螺纹（见图25)。
2.14螺尾washout thread;vanish thread
向光滑表面过渡的牙底不完整的螺纹（见图25)
2.15有效螺纹useful thread
由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾（见图26)
3几何要素及参数术语
3.1牙型及其有关术语
3.1.1螺纹牙型form of thread
在通过螺纹轴线的剖面上，螺纹的轮廓形状。

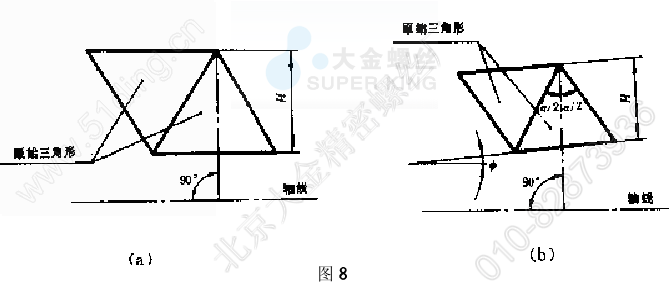

3.1.2原始三角形fundamental triangle
形成螺纹牙型的三角形。其底边平行干中径圆柱或中径圆锥的母线（见图8）
3.1.3原始三角形高度fundamental triangle height
由原始三角形顶点沿垂直于螺纹轴线方向到其底边的距离（见图8),
3.1.4基本牙型basic profile
削去原始三角形的顶部和底部所形成的内、外螺纹共有的理论牙型。它是确定螺纹设计牙型的
基础（见图9)。
3.1.5削平高度depth of truncation
从螺纹牙型的顶部或底部到它所在原始三角形的顶点之间，在垂直于螺纹轴线方向上的距离
（见图9)。
3.1.6设计牙型design profile

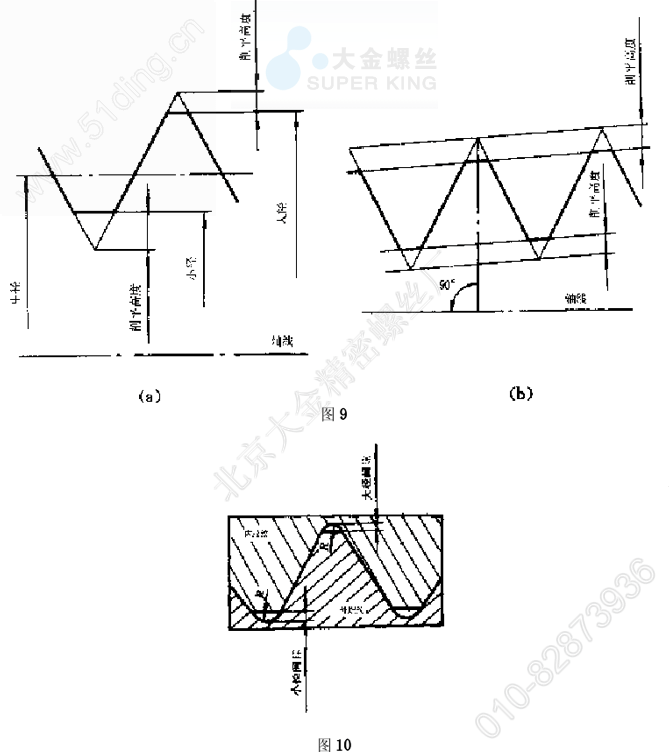

设计给定的牙型，该牙型相对于基本牙型规定出功能所需的各种间隙和圆弧半径。它是内、外螺
纹基本偏差的起点。（见图10)。
3.1.7最大实体牙型maximum material profile
由设计牙型和各直径的基本偏差及公差所决定的最大实体状态下的螺纹牙型。
3.1.8最小实体牙型minimum material profile
由设计牙型和各直径的基本偏差及公差所决定的最小实体状态下的螺纹牙型。

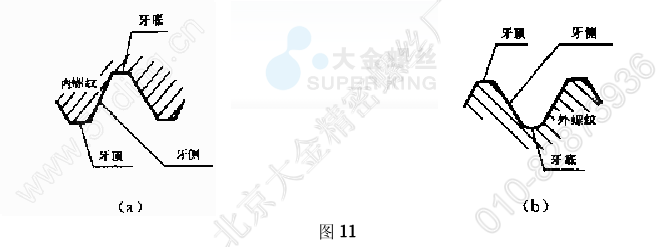

3.1.9牙顶crest
在螺纹凸起的顶部，连接相邻两个牙侧的螺纹表面（见图11）。
3.1.10牙底root
在螺纹沟槽的底部，连接相邻两个牙侧的螺纹表面（见图11）。
3.1.11牙侧flank
在通过螺纹轴线的剖面上，牙顶和牙底之间的那部分螺旋表面（见图11)

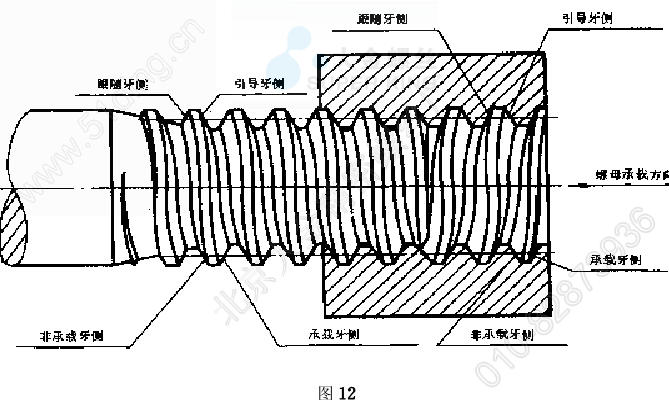

3.1.12承载牙侧load flank
螺纹副中承受轴向载荷的牙侧（见图12）。
3.1.13非承载牙侧clearance flank
与承载牙侧相对的牙侧（见图12)。
3.1.14引导牙侧leading flank
螺纹旋入时，面对前进方向的牙侧（见图12）。
3.1.15跟随牙侧following flank
与引导牙侧相对的牙侧（见图12)。

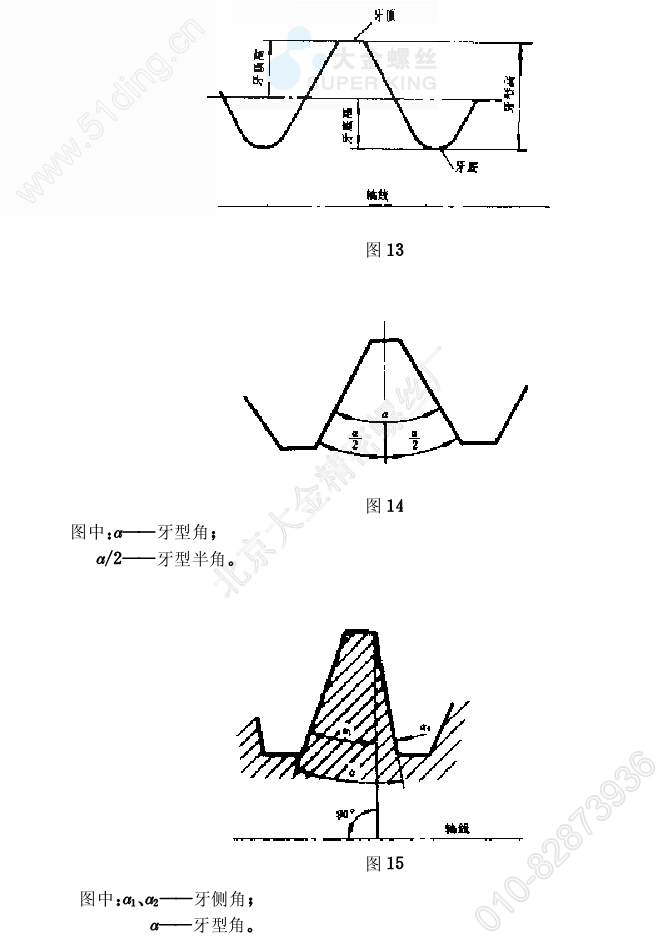

3.1.16牙顶高addendum
在螺纹牙型上，由牙顶沿垂直于螺纹轴线方向到中径线的距离（见图13）。
3.1.17牙底高dedendum
在螺纹牙型上，由牙底沿垂直于螺纹轴线方向到中径线的距离（见图13）。
3.1.18牙型高度thread height
在螺纹牙型上，牙顶到牙底在垂直于螺纹轴线方向上的距离（见图13)0
3.1.19牙型角thread angle
在螺纹牙型上，两相邻牙侧间的夹角（见图14,图15）。
3.1. 20牙型半角half of thread angle
牙型角的一半（见图19）。
3.1. 21牙侧角flank angle
在螺纹牙型上，牙侧与螺纹轴线的垂线间的夹角（见图15)
3.1. 22牙顶圆弧半径radius of rounded crest
牙顶上呈圆弧部分的半径（见图16）。
3.1 ．23牙底圆弧半径radius of rounded root
牙底上呈圆弧部分的半径（见图16)
3. 2直径及其有关术语
3. 2.1公称直径nominal diameter
代表螺纹尺寸的直径。
注：管螺纹用尺寸代号表示。

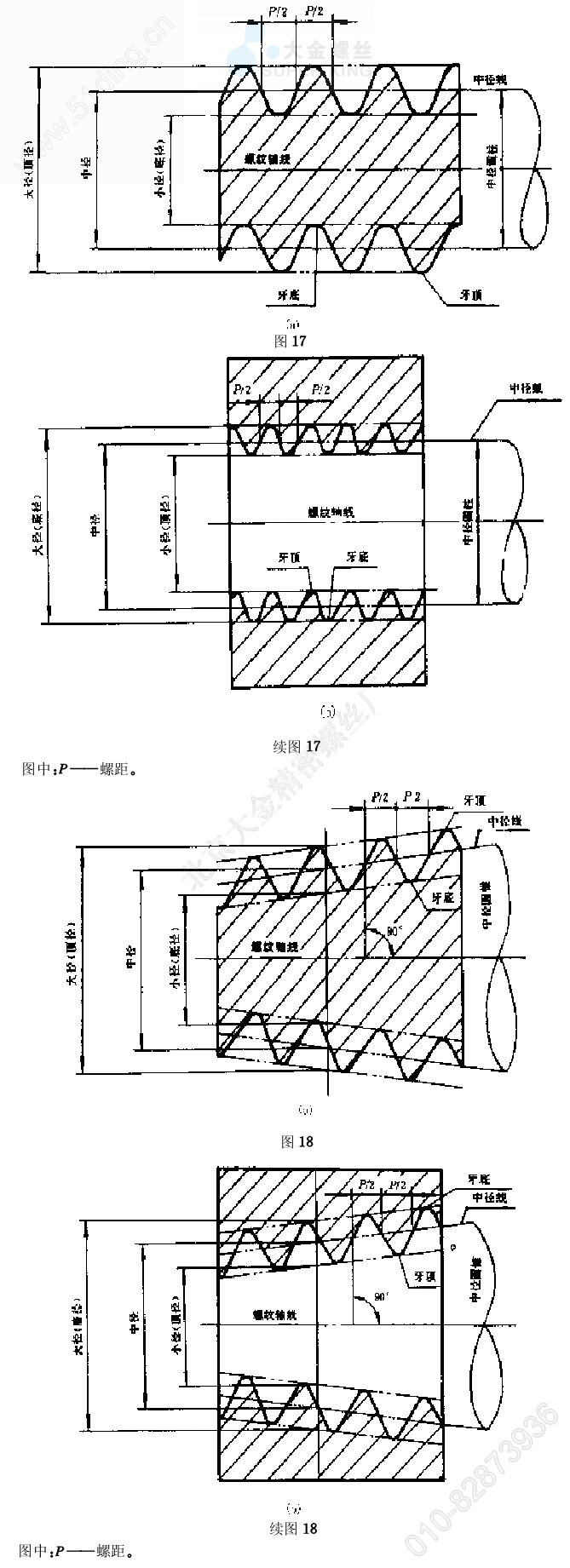

3. 2. 2大径major diameter
与外螺纹牙顶或内螺纹牙底相切的假想圆柱或圆锥的直径（见图17,图18）。
3. 2. 3小径minor diameter
与外螺纹牙底或内螺纹牙顶相切的假想圆柱或圆锥的直径（见图17,图18）。
3. 2. 4顶径crest diameter
与外螺纹或内螺纹牙顶相切的假想圆柱或圆锥的直径，即外螺纹的大径或内螺纹的小径（见图
17,图18)。
3. 2. 5底径root diameter
与外螺纹或内螺纹牙底相切的假想圆柱或圆锥的直径，即外螺纹的小径或内螺纹的大径（见图
17,图18）。
3. 2. 6中径pitch diameter
一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的地方。该
假想圆柱或圆锥称为中径圆柱或中径圆锥（见图17,图18)

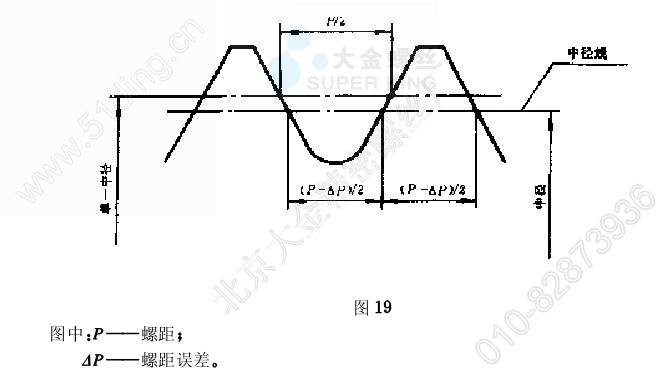

3. 2. 7单一中径simple pitch diameter
一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽宽度等于l/2基本螺距的地
方（见图19)。

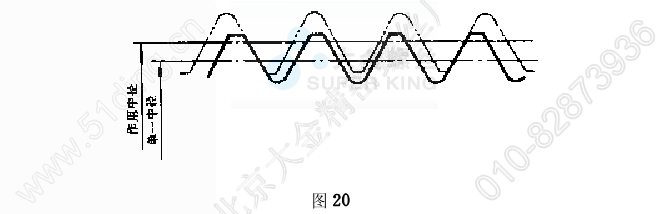

3. 2. 8作用中径virtual pitch diameter
在规定的旋合长度内，恰好包容实际螺纹的一个假想螺纹的中径，这个假想螺纹具有理想的螺
距、半角以及牙型高度，并另在牙顶处和牙底处留有间隙，以保证包容时不与实际螺纹的大、小
径发生干涉（见图20)。
3. 2. 9基准直径gauge diameter
设计给定的内锥螺纹或外锥螺纹的基本大径（见图25)
3. 2.10螺纹轴线axis of thread
中径圆柱或中径圆锥的轴线（见图17,图18),
3. 2.11中径线pitch line
中径圆柱或中径圆锥的母线（见图17,图18)e
3. 3螺距及其有关术语
3. 3.1螺距pitch
相邻两牙在中径线上对应两点间的轴向距离（见图21）。

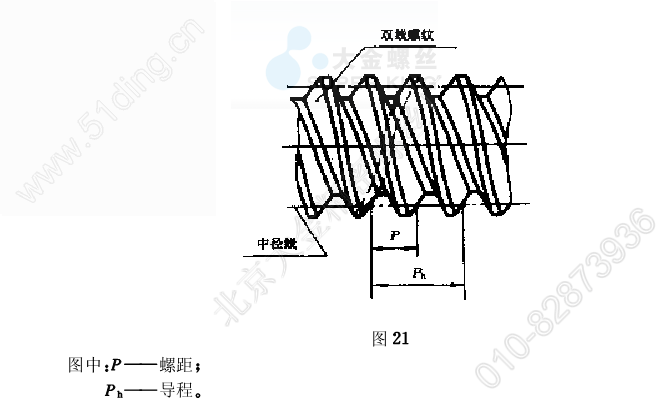

3. 3. 2导程lead
同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离（见图1)

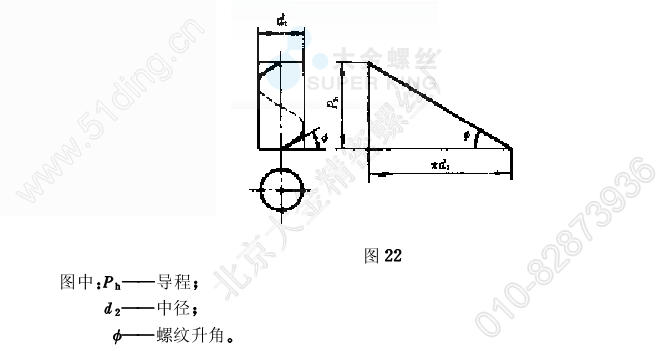

3. 3. 3螺纹升角（导程角）lead angle
在中径圆柱或中径圆锥上，螺旋线的切线与垂直于螺纹轴线的平面的夹角（见图22)

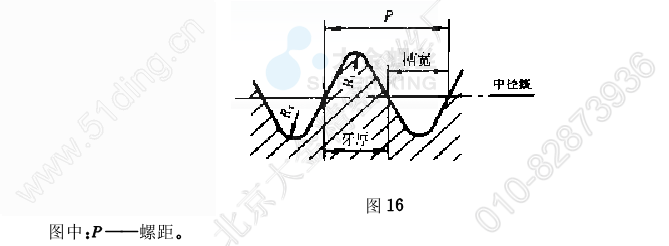

3. 3. 4螺纹牙厚thread ridge thickness
在螺纹牙型上，一个螺纹凸起的两牙侧间在中径线上的轴向距离（见图16)
3. 3. 5螺纹槽宽thread groove width
在螺纹牙型上，一个螺纹沟槽的两牙侧间在中径线上的轴向距离（见图16)
4配合及其右关术语

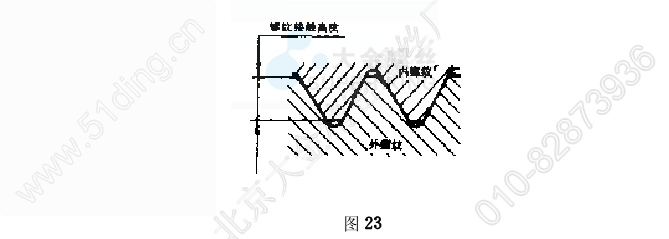

4.1螺纹接触高度depth of thread engagement
在两个相互配合螺纹的牙型上，牙侧重合部分在垂直于螺纹轴线方向上的距离（见图23),
4. 2大径间隙major clearance
在设计牙型上，同轴装配的内螺纹牙底与外螺纹牙顶之间的径向距离（见图10),
4. 3小径间隙minor clearance
在设计牙型上，同轴装配的内螺纹牙顶与外螺纹牙底之间的径向距离（见图10),

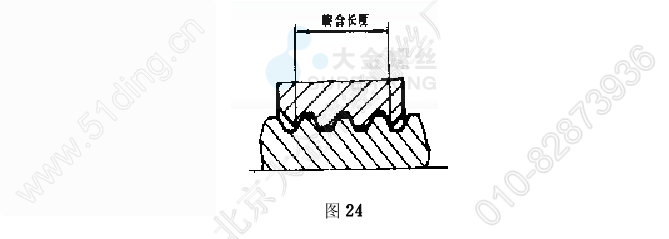

4. 4螺纹旋合长度length of thread engagement
两个相互配合的螺纹沿螺纹轴线方向相互旋合部分的长度（见图29)

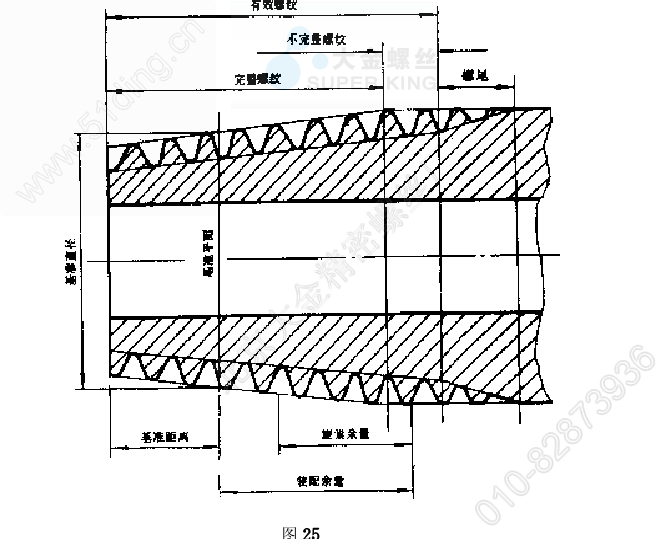

4. 5基准平面gauge plane
垂直于锥螺纹轴线、具有基准直径的平面，简称基面（见图25)。
4. 6基准距离gauge length
从基准平面到外锥螺纹小端的距离，简称基距（见图25)。
4. 7装配余量fitting allowance
在外锥螺纹基准平面之后的有效螺纹长度。它提供了与最小实体状态下的内螺纹配合时的余量
（见图25),
4. 8旋紧余量wrenching allowance
内、外锥螺纹用手旋合后所余下的有效螺纹长度。它提供了与最小实体状态下的内螺纹手旋合之
后的旋紧量（见图25)。
注：“手旋合”的理想状态系指内、外锥螺纹的配合处于间隙和过盈均为零的状态。
4. 9行程stroke
内、外螺纹相对转动某一角度所产生的相对轴向位移量。
5公差与检验术语
5.1螺纹精度tolerance quality
由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。
5. 2螺距偏差deviation in pitch
螺距的实际值与其基本值之差。
N个螺距偏差系指跨N牙螺距的实际值与其基本值之差。

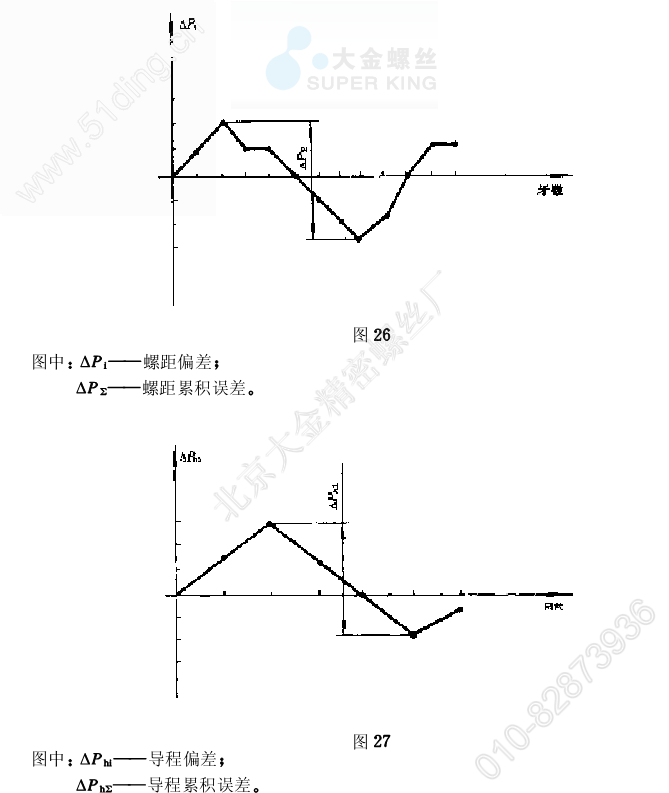

5. 3螺距累积误差cumulative error in pitch
在规定的螺纹长度内，任意两同名牙侧与中径线交点间的实际轴向距离与其基本值之差的最大绝
对值（见图26）。
5. 4导程偏差 deviation in lead
导程的实际值与其基本值之差。
5. 5导程累积误差cumulative error in lead
在规定的螺纹长度内，同一螺旋面上任意两牙侧与中径线交点间的实际轴向距离与其基本值之差
的最大绝对值（见图27)。
5. 6螺旋线轴向误差helix error in the～
在规定的长度内，实际螺旋线沿轴向偏离其理想螺旋线的最大变动量。
5. 7牙侧角偏差deviation of flank angle
牙侧角的实际值与其基本值之差。
5. 8螺距误差中径当量pitch diameter equivalent of error in pitch
将螺距误差换算成中径的数值。
5. 9牙侧角误差中径当量pitch diameter equivalent of error in flank
angle
将牙侧角误差换算成中径的数值。

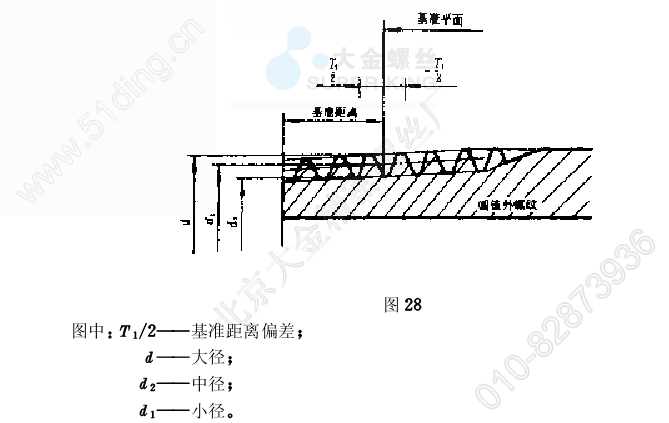

5.10基准距离偏差deviation of gauge length
基准距离的实际值与其基本值之差（见图28),

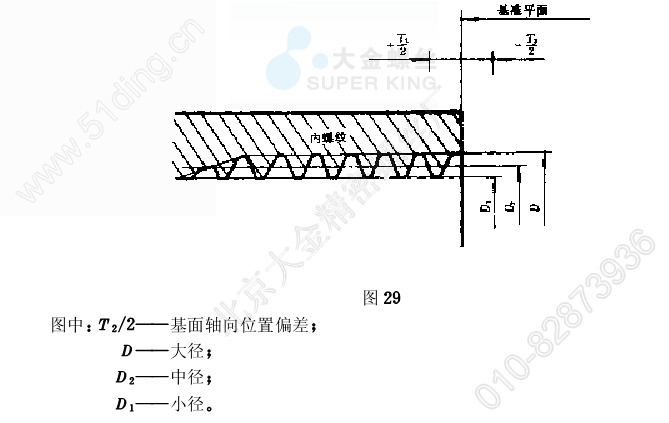

5.11基准平面的轴向位移偏差deviation of datum axial drift
螺纹基准平面偏离规定轴向位置的轴向量（见图28、图29),
5.12行程偏差deviation of stroke
行程的实际值与其基本值之差。
附加说明：
本标准由中华人民共和国机械工业部提出。
本标准由机械工业部机械标准化研究所归口。
本标准主要起草人于源、王文义、李晓滨、范德梁、邓跃。
相关内容：
— GB/T 196-2003 普通螺纹;
— GB/T 5796.1-2005
梯形螺纹 ;
— 机械制图螺纹及螺纹紧固件表示法;
— GB/T15054.1-1994 小螺纹 ;
— 螺纹术语;
—
GB/T13576.1锯齿型螺纹3°-30°;
— 常用螺纹;
— GB/T 7307-2001 55°非密封管螺纹;
— 螺纹结构设计与应用；
— GB/T 7306.1-2000
55°密封管螺纹 ;
— 螺纹紧固件的性能等级和常用材料 ;
— GB/T 12716-2002 60°密封管螺纹
;
— 国标GB标准件实物及参数对照 ;
|
