GBT 3098.14-2000紧固件机械性能 螺母扩孔试验

 中华人民共和国国家标准
紧 固件 机械 性 能
GB/T 309814-2000
idt ISO 10484：1997
螺 母 扩 孔 试 验
Mechanical properties of fasteners一
Widening test on nuts
范围
本标准规定了由易切钢制造的、被GB/T 5779.2表面缺陷检查判为拒收的螺母的试验程序。
本标准适用的螺母；
性能等级符合GB/T 3098.2或GB/T 3098.4;
螺纹公称直径为5-39 mm;
产品等级为A和B级。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 3098.2-2000 紧固件机械性能 螺母 粗牙螺纹（idt ISO 89&2:1992)
GB/T 3098.4-2000 紧固件机械性能 螺母 细牙螺纹（idt ISO 898-6:1996)
GB/T 3098.9-1993 紧固件机械性能 有效力矩型钢六角锁紧螺母（eqv ISO 2320:1983)
GB/T 5779.2-2000 紧固件表面缺陷 螺母（idt ISO 6157-2:1995)
3 扩孔试验
I， 原理
去除内螺纹达到螺纹公称直径后，将锥形芯棒推人螺母。
测量孔径扩张的百分比。
3.2 试验芯棒

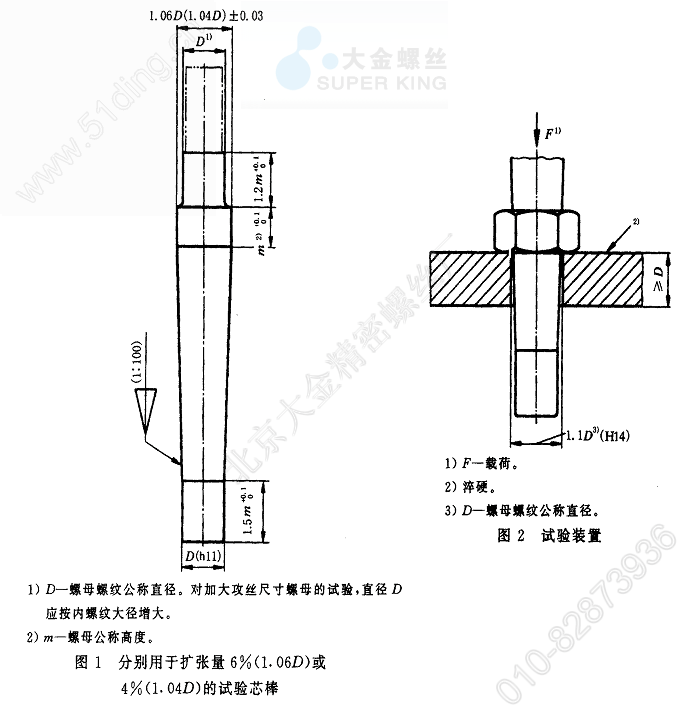

图1所示的试验芯棒分别用于扩张量为6％或4纬的测量（第4章），其最低硬度）45HRC，锥度部分应磨光（表面粗糙度Ra=2. 5 jim),
3.3 螺母试件
去除螺母螺纹使其等于螺纹公称直径（公差H12)。该螺母应能承受扩孔试验。
3.4 程序
试验前，对芯棒涂以二硫化钥(MOS2）润滑剂。
如图2所示将芯棒插人螺母试件。缓慢、连续、同轴地施加载荷，直至芯棒的圆柱部分通过螺母孔。芯棒的上端应当紧固。对仲裁试验，芯棒插人的速度应不超过25 mm/min

4 判定
螺母的总扩张量为：
性能等级4^x12级螺母：6%
性能等级04和05级螺母：4%
在达到规定的最小扩张量数值之前，螺母壁完全断裂，则该螺母应判为不合格。有争议时，切开裂缝相对的一边，如果螺母分为两半，则判定该螺母不合格。
5 特殊情况— 有效力矩型螺母
符合GB/T 3098.9的有效力矩型螺母，其最小扩张量应为第4章规定的六角螺母数值的20 以下。
